ガス給湯器 （　高温水供給式タイプ　） 外形寸法（高さx幅x奥行き） : 538mm x 350mm x 170mm 設置方式　屋外壁掛・PS扉内設置 給排気方式　強制排気方式　（RF） 外形寸法mm　H538 × W350 × D170 質量（満水時質量kg）17（17.5） 特長 1) 使い勝手が良く操作がシンプル ・リモコンのスイッチを押すだけで浴槽のフタをしたまま自動湯はりし、設定湯量で自動停止します。
・浴槽の湯温が下がれば、高温さし湯ボタンを押すだけで約80℃のお湯をさし湯し、スピーディに湯温 を上げます。
また、たし湯スイッチを押すことで設定した湯温にて、約20Lのたし湯ができます。
2) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
3) 熱効率向上 ・熱効率の更なる向上をはかります。
（エネルギー消費効率83％、モード熱効率82.5％） 4) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
5) 側方近接設置対応・設置・施工性 ・機器内側面に遮熱板を追加することで、可燃物との離隔距離が150mmから10mmと短くなり、 側方の近接設置が可能になりました。
（Bタイプを除く） ・集合住宅の買替えに対応するため排気バリエーションを全て準備します。
6) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
7) 信頼性、安全高度化対応 ・電子ユニットの制御部分、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性 に優れた樹脂モールド処理を採用しています。
・サーミスタを2個採用し相互チェックを行うことで更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
8) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
9) 省電力モード付音声ナビリモコン（同梱：浴室リモコン、別売：台所リモコン） ・スクエア形状のシンプルなデザイン ・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・停電モードを搭載 ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
0

ガス給湯器 品名コード : 23-9668 型式 : RUJ-A2000W 外形寸法（高さx幅x奥行き） : 538mm x 350mm x 170mm 設置タイプ　壁掛型 PS標準設置兼用 給排気方式　強制排気方式　（RF） 質量（満水時質量kg）16（16.5） 特長 1) 使い勝手が良く操作がシンプル ・リモコンのスイッチを押すだけで浴槽のフタをしたまま自動湯はりし、設定湯量で自動停止します。
・浴槽の湯温が下がれば、高温さし湯ボタンを押すだけで約80℃のお湯をさし湯し、スピーディに湯温 を上げます。
また、たし湯スイッチを押すことで設定した湯温にて、約20Lのたし湯ができます。
2) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
3) 熱効率向上 ・熱効率の更なる向上をはかります。
（エネルギー消費効率83％、モード熱効率82.5％） 4) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
5) 側方近接設置対応・設置・施工性 ・機器内側面に遮熱板を追加することで、可燃物との離隔距離が150mmから10mmと短くなり、 側方の近接設置が可能になりました。
（Bタイプを除く） ・集合住宅の買替えに対応するため排気バリエーションを全て準備します。
6) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
7) 信頼性、安全高度化対応 ・電子ユニットの制御部分、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性 に優れた樹脂モールド処理を採用しています。
・サーミスタを2個採用し相互チェックを行うことで更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
8) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
9) 省電力モード付音声ナビリモコン（同梱：浴室リモコン、別売：台所リモコン） ・スクエア形状のシンプルなデザイン ・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
10) 停電時の対応 ・別売の停電対応ユニットで変換した自動車のバッテリー電源により、停電時に給湯機能のみ使用可 能です。
（排気バリエーションがWタイプのみで停電モードを搭載した別売の台所リモコンを使用時のみ 対応しています）

給湯+追い炊き コンパクトオートタイプ 壁掛型・PS扉内設置型 20号 外形寸法（mm）高さ565　幅350　奥行240

ガス給湯器 外形寸法（高さx幅x奥行き） : 538mm x 350mm x 170mm 設置方式　PS扉内設置型/前排気 給排気方式　強制排気方式　（RF） 質量（満水時質量kg）15（15.5） 特長 1) 使い勝手が良く操作がシンプル ・リモコンのスイッチを押すだけで浴槽のフタをしたまま自動湯はりし、設定湯量で自動停止します。
・浴槽の湯温が下がれば、高温さし湯ボタンを押すだけで約80℃のお湯をさし湯し、スピーディに湯温 を上げます。
また、たし湯スイッチを押すことで設定した湯温にて、約20Lのたし湯ができます。
2) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
3) 熱効率向上 ・熱効率の更なる向上をはかります。
（エネルギー消費効率83％、モード熱効率82.5％） 4) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
5) 側方近接設置対応・設置・施工性 ・機器内側面に遮熱板を追加することで、可燃物との離隔距離が150mmから10mmと短くなり、 側方の近接設置が可能になりました。
6) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
7) 信頼性、安全高度化対応 ・電子ユニットの制御部分、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性 に優れた樹脂モールド処理を採用しています。
・サーミスタを2個採用し相互チェックを行うことで更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
8) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
9) 省電力モード付音声ナビリモコン（別売） ・スクエア形状のシンプルなデザイン ・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・停電モードを搭載 ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
10) 停電モード対応 ・ ポータブル電源を使用することで停電時にも給湯機能が使用可能です。
（排気バリエーションWタイプのみで、停電モードを搭載した台所リモコンを接続時のみ使用可能）0

暖房専用熱源機 設置方式　屋外壁掛設置 給排気方式　強制排気方式　（RF）　 質量（満水時質量kg）26（30） 外形寸法mm　H600 × W470 × D240 特長 1) 熱効率向上 ・潜熱回収用の副熱交換器を搭載し、暖房（床暖房）89％。
2) 低NOxバーナシステム ・地球環境保全上重要な課題であるNOxの低減のため、暖房燃焼部に 低NOxバーナシステムを組込み、NOx値60ppm以下。
3) 暖房能力20,000kcal/hの大能力 ・ミストサウナなどの暖房端末の多様化に対応できます。
4) 自動試運転機能搭載（インテリジェント通信対応） ・インテリジェント機能付き端末機を接続すると自動試運転ができます。
・従来の端末機（E−CON）の運転ができます。
5) 暖房2温度機能付き ・高温暖房と低温暖房を同時に使用できます。
・低温/高温で10系統まで制御できます。
・低温側に6P熱動弁内蔵しています。
6) 暖房水自動補給 ・暖房水が不足すると、自動的に補給するため、屋外に出て補水する手間がいりません。
（給水工事が必要です） ・手動補給水式としても使用できます。
7) 暖房ポンプのDCポンプ化 ・暖房にDCポンプを採用し、系統数の多い場合の揚程がアップしました。
また系統数の少ない場合は、回転数を下げることにより、騒音および振動を低下します。
8) 自己診断機能搭載 ・自己診断機能を搭載し、機器の燃焼が異常な状態にならないように 安全側に動作させ、対応不能となった場合には機器を安全に停止します。
9) 施工性・メンテ性の向上 ・潜熱回収熱交換器で発生するドレンは、中和処理（CaCO3による中和方式）し排水します。
（排水配管工事は必要です） ・中和剤は約15年使用相当分搭載しており、メンテナンスフリーです。
・暖房接続口はクイックファスナー接続。
・暖房制御は2温度方式で熱動弁ヘッダー（6P）を内蔵しています。
・修理支援システム（GCH−SMARTEC）に対応します。
0

給湯+追い炊き オートタイプ 壁掛型PS標準設置型 16号 外形寸法（mm）高さ600　幅470　奥行240

給湯+追い炊き フルオートタイプ 壁掛型PS標準設置型 16号 外形寸法（mm）高さ600　幅470　奥行240

ガス給湯器 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 190mm 重量(Kg)（満水時質量kg）16（17） 設置方式　屋外壁掛・PS扉内設置 給排気方式　強制排気方式　（RF） 特長 V1) 環境対応 ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
・耐食性の優れた潜熱回収用の副熱交換器を搭載することにより、熱効率90％以上を達成して います。
2) 待機時消費電力の低減 ・待機時消費電力の更なる低減をはかります。
3) 側方近接設置対応・設置・施工性 ・機器内側面に遮熱板を追加することで、可燃物との離隔距離が従来の150mmから10mmと短くなり、 側方の近接設置が可能になりました。
・ 本体高さを530mmとし、従来の買替えにも対応できます。
さらにパイプシャフト内設置時の他社から の買替えも対応できるように考慮しています。
　（他社パイプシャフト枠への設置が可能） 4) 中和器 ・ 酸性のドレン水を中和剤(CaCO3)で中和し、排出する中和タンクを搭載しています。
・ 中和剤は15年使用相当分搭載しており、メンテフリーです。
5) 自己診断機能搭載 ・ 機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・ 対応不能となった場合には機器を安全に停止し異常を表示します。
6) 信頼性、安全高度化対応 ・ 電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・ 器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続 やコネクター抜けによるトラブルを未然に防止しています。
・ ツインサーミスタ(2個の素子により相互チェック)の採用で更なる安全性を確保します。
・ 波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
7) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
8) 省電力モード付音声ナビリモコン（別売品） ・スクエア形状のシンプルなデザイン ・台所の音声ナビリモコンで湯はり量を設定し、風呂の蛇口から浴槽にお湯をはり終わると自動的にお 湯を止め音声でお知らせします。
・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・停電モードを搭載 ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
9) 停電時の対応 ・別売の停電対応ユニットで変換した自動車のバッテリー電源により、停電時に給湯機能のみ使用可 能です。
（排気バリエーションがWタイプのみで停電モードを搭載したリモコンを使用時のみ対応してい ます。
） 10) ソーラーシステム対応 ・自然エネルギ−利用で要望の多いソーラーシステムへの対応を行います。
11) 耐風性能の向上（Tタイプ） ・Tタイプについては、風速約30m/sの環境下（超高層の建物に設置等）でも問題なく使用可能です。
12) 前方排気タイプは、超高層対応(風速30m/sまで)です。
ただし、屋外壁掛設置またはPS設置の場合のみ可（PS扉内設置は不可）V

ガス給湯器 質量（満水時質量KG）　16（16.5） 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 給排気方式　強制排気方式　（RF） 設置法式　屋外壁掛・PSアルコーブ設置 特長 1) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
2) 熱効率向上 ・熱効率の更なる向上をはかります（エネルギー消費効率83％、モード熱効率82.5％）。
3) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
4) 設置・施工性 ・集合住宅の買替えに対応するため、排気バリエーションを全て準備します。
・本体高さを530mmとし、従来の買替えにも対応できます。
さらにパイプシャフト内設置時の他社からの 買替えも対応できるように考慮しています。
（他社パイプシャフト枠への設置が可能） 5) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
6) 信頼性、安全高度化対応 ・電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続や コネクター抜けによるトラブルを未然に防止しています。
・ツインサーミスタ(2個の素子により相互チェック)の採用で更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
7) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
8) デジタルリモコン（別売品） ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
9) ソーラーシステム対応 ・自然エネルギ−利用で要望の多いソーラーシステムへの対応を行います。

設置場所マンション等集合住宅 PS設置（標準排気） 種類ガス給湯器（給湯専用） 号数20号 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 重量(Kg)17.6Kg 下記別売り 台所リモコン(MC?140?・MC?33?A) 浴室リモコン（BC?140V・BC?45?A） 増設リモコン(SC?120)、2芯ケーブル 壁組込ボックス、壁組込配管キット

給湯+追い炊き オートタイプ PS扉内上方排気延長型 16号 外形寸法（mm）高さ610　幅250　奥行310

暖房専用熱源機 設置方式　屋外壁掛設置 給排気方式　強制排気方式　（RF） 外形寸法mm　H600 × W470 × D240 質量（満水時質量kg）26（30） 特長 1) 熱効率向上 ・潜熱回収用の副熱交換器を搭載し、暖房（床暖房）89％。
2) 低NOxバーナシステム ・地球環境保全上重要な課題であるNOxの低減のため、暖房燃焼部に 低NOxバーナシステムを組込み、NOx値60ppm以下。
3) 暖房能力20,000kcal/hの大能力 ・ミストサウナなどの暖房端末の多様化に対応できます。
4) 自動試運転機能搭載（インテリジェント通信対応） ・インテリジェント機能付き端末機を接続すると自動試運転ができます。
・従来の端末機（E−CON）の運転ができます。
5) 暖房2温度機能付き ・高温暖房と低温暖房を同時に使用できます。
・低温/高温で10系統まで制御できます。
6) 暖房水自動補給 ・暖房水が不足すると、自動的に補給するため、屋外に出て補水する手間がいりません。
（給水工事が必要です） ・手動補給水式としても使用できます。
7) 暖房ポンプのDCポンプ化 ・暖房にDCポンプを採用し、系統数の多い場合の揚程がアップしました。
また系統数の少ない場合は、回転数を下げることにより、騒音および振動を低下します。
8) 自己診断機能搭載 ・自己診断機能を搭載し、機器の燃焼が異常な状態にならないように 安全側に動作させ、対応不能となった場合には機器を安全に停止します。
9) 施工性・メンテ性の向上 ・潜熱回収熱交換器で発生するドレンは、中和処理（CaCO3による中和方式）し排水します。
（排水配管工事は必要です） ・中和剤は約15年使用相当分搭載しており、メンテナンスフリーです。
・暖房接続口はクイックファスナー接続。
・暖房制御は2温度方式です。
・修理支援システム（GCH−SMARTEC）に対応します。
0

給湯+追い炊き オートタイプ PS扉内後方排気延長型 16号 外形寸法（mm）高さ600　幅470　奥行240

暖房専用熱源機 設置方式　屋外壁掛設置 給排気方式　強制排気方式　（RF）　 質量（満水時質量kg）26（30） 外形寸法mm　H600 × W470 × D240 特長 1) 熱効率向上 ・潜熱回収用の副熱交換器を搭載し、暖房（床暖房）89％。
2) 低NOxバーナシステム ・地球環境保全上重要な課題であるNOxの低減のため、暖房燃焼部に 低NOxバーナシステムを組込み、NOx値60ppm以下。
3) 暖房能力20,000kcal/hの大能力 ・ミストサウナなどの暖房端末の多様化に対応できます。
4) 自動試運転機能搭載（インテリジェント通信対応） ・インテリジェント機能付き端末機を接続すると自動試運転ができます。
・従来の端末機（E−CON）の運転ができます。
5) 暖房2温度機能付き ・高温暖房と低温暖房を同時に使用できます。
・低温/高温で10系統まで制御できます。
・低温側に6P熱動弁内蔵しています。
6) 暖房水自動補給 ・暖房水が不足すると、自動的に補給するため、屋外に出て補水する手間がいりません。
（給水工事が必要です） ・手動補給水式としても使用できます。
7) 暖房ポンプのDCポンプ化 ・暖房にDCポンプを採用し、系統数の多い場合の揚程がアップしました。
また系統数の少ない場合は、回転数を下げることにより、騒音および振動を低下します。
8) 自己診断機能搭載 ・自己診断機能を搭載し、機器の燃焼が異常な状態にならないように 安全側に動作させ、対応不能となった場合には機器を安全に停止します。
9) 施工性・メンテ性の向上 ・潜熱回収熱交換器で発生するドレンは、中和処理（CaCO3による中和方式）し排水します。
（排水配管工事は必要です） ・中和剤は約15年使用相当分搭載しており、メンテナンスフリーです。
・暖房接続口はクイックファスナー接続。
・暖房制御は2温度方式で熱動弁ヘッダー（6P）を内蔵しています。
・修理支援システム（GCH−SMARTEC）に対応します。
0

ガス給湯器 品名コード : 23-2304 型式 : RUX-SA1606U 外形寸法（高さx幅x奥行き） : 610mm x 250mm x 225mm 重量（満水時質量）14.5（15）Kg 設置方式　屋外壁掛・PS扉内設置 給排気方式　強制排気方式　（RF）

ガス給湯器 給排気方式　強制排気方式　（RF） 質量（満水時質量KG）16（17.5） 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 設置方式　PS扉内設置 特長 1) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
2) 熱効率の向上 ・地球温暖化の要因である二酸化炭素を削減するため熱効率のアップをはかります。
3) 給湯能力 ・シャワーの断続使用時も安定した湯温を保つQ機能を搭載しています。
・低圧損タイプの熱交換器、バイパスサーボの搭載により最大出湯量のアップ 　（最大出湯量26L/min）をはかります。
4) 省電力モード付音声ナビリモコン（別売品） ・台所の音声ナビリモコンで湯はり量を設定し、風呂の蛇口から浴槽にお湯をはり終わると 　自動的にお湯を止め音声でお知らせします。
給湯配管はそのままで良いため、既築住宅の 　風呂のグレードアップが可能になりました。
・浴室リモコンも音声機能付きで、蛍光管表示を採用し、より大きく見やすくなっています。
・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
5) デジタルリモコン（別売品） ・メインリモコンと風呂リモコンの給湯温度表示は大きな2ケタのLEDでデジタル表示します。
・リモコン無しの場合は、本体の電子ユニットで給湯温度を設定できます。
(42/50/60/70℃) 6) 待機時消費電力の低減 ・待機時消費電力を1.5Wに低減します。
(従来比約50%低減) 7) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
8) 信頼性、安全高度化対応 ・電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続や コネクター抜けによるトラブルを未然に防止しています。
・ツインサーミスタ（2個の素子により相互チェック）の採用で更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
（自己排気リサイクル検知機能） ・コード状の温度ヒューズを採用し、更なる安全性を図ります。
・サーボにステッピングモータを採用することで、モータの寿命が従来よりも向上しました。
・標準使用年数を超えて長期間使用された機器において不安全事象の発生を低減するため経年劣化 お知らせ機能を搭載します。
9) ソーラーシステム対応（別売のソーラー対応ユニットが必要です） ・自然エネルギー利用で要望の多いソーラーシステムへの対応を行います。

ガス給湯器 （　高温水供給式タイプ　） 設置方式　PS扉内設置 給排気方式　強制排気方式　（RF） 外形寸法mm　H538 × W350 × D170 質量（満水時質量kg）16（16.5） 特長 1) 使い勝手が良く操作がシンプル ・リモコンのスイッチを押すだけで浴槽のフタをしたまま自動湯はりし、設定湯量で自動停止します。
・浴槽の湯温が下がれば、高温さし湯ボタンを押すだけで約80℃のお湯をさし湯し、スピーディに湯温 を上げます。
また、たし湯スイッチを押すことで設定した湯温にて、約20Lのたし湯ができます。
2) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
3) 熱効率向上 ・熱効率の更なる向上をはかります。
（エネルギー消費効率83％、モード熱効率82.5％） 4) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
5) 側方近接設置対応・設置・施工性 ・機器内側面に遮熱板を追加することで、可燃物との離隔距離が150mmから10mmと短くなり、 側方の近接設置が可能になりました。
（Bタイプを除く） ・集合住宅の買替えに対応するため排気バリエーションを全て準備します。
6) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
7) 信頼性、安全高度化対応 ・電子ユニットの制御部分、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性 に優れた樹脂モールド処理を採用しています。
・サーミスタを2個採用し相互チェックを行うことで更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
8) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
9) 省電力モード付音声ナビリモコン（同梱：浴室リモコン、別売：台所リモコン） ・スクエア形状のシンプルなデザイン ・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・停電モードを搭載 ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
10) 停電モード対応 ・ ポータブル電源を使用することで停電時にも給湯機能が使用可能です。
（排気バリエーションWタイプのみで、停電モードを搭載した台所リモコンを接続時のみ使用可能）0

給湯+追い炊き高温水供給 高温水供給タイプ PS扉内前方排気型 24号 外形寸法（mm）高さ600　幅350　奥行170

暖房専用熱源機 設置方式　屋外壁掛設置 給排気方式　強制排気方式　（RF） 外形寸法mm　H600 × W470 × D240 質量（満水時質量kg）32（34） 特長 1) 熱効率向上 ・潜熱回収用の副熱交換器を搭載し、暖房（床暖房）約89％と熱効率が大幅に向上しました。
2) 低NOバーナーシステム ・地球環境保全上重要な課題であるNOxの低減の為、暖房燃焼部に低NOxバーナーシステムを組み 込み、60ppm以下を達成しました。
3) 暖房回路：密閉式（膨張タンク内蔵） ・暖房回路は、銅配管や鉄製の端末などへ対応した密閉式回路を採用しました。
また膨張タンクを内 蔵し施工性を向上させました。
4) 暖房2温度機能付き ・高温暖房と低温暖房をを同時に使用できます。
・低温、高温あわせて10系統まで制御できます。
5) 自己診断機能搭載 ・自己診断機能を搭載し、機器の燃焼が異常な状態にならないように安全側に動作させ、対応不能と なった場合には機器を安全に停止します。
6) 施工性・メンテ性の向上 ・潜熱回収熱交換器で発生するドレンは、中和処理（CaCo3による中和方式）し排水します。
（排水配管工事は必要です。
）中和剤は約15年使用相当分搭載しており、メンテナンスフリーです。
7) 使用流体 ・鉄製のパネルラジエーターなどを想定しているため、使用流体としては弊社指定の不凍液を使用して 下さい。
0

ガス給湯器 給排気方式　強制排気方式　（RF） 質量（満水時質量KG）16.5（18） 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 設置方式　屋外壁掛・PSアルコーブ設置 特長 1) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
2) 熱効率の向上 ・地球温暖化の要因である二酸化炭素を削減するため熱効率のアップをはかります。
3) 給湯能力 ・シャワーの断続使用時も安定した湯温を保つQ機能を搭載しています。
・低圧損タイプの熱交換器、バイパスサーボの搭載により最大出湯量のアップ 　（最大出湯量26L/min）をはかります。
4) 省電力モード付音声ナビリモコン（別売品） ・台所の音声ナビリモコンで湯はり量を設定し、風呂の蛇口から浴槽にお湯をはり終わると 　自動的にお湯を止め音声でお知らせします。
給湯配管はそのままで良いため、既築住宅の 　風呂のグレードアップが可能になりました。
・浴室リモコンも音声機能付きで、蛍光管表示を採用し、より大きく見やすくなっています。
・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
5) デジタルリモコン（別売品） ・メインリモコンと風呂リモコンの給湯温度表示は大きな2ケタのLEDでデジタル表示します。
・リモコン無しの場合は、本体の電子ユニットで給湯温度を設定できます。
(42/50/60/70℃) 6) 待機時消費電力の低減 ・待機時消費電力を1.5Wに低減します。
(従来比約50%低減) 7) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
8) 信頼性、安全高度化対応 ・電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続や コネクター抜けによるトラブルを未然に防止しています。
・ツインサーミスタ（2個の素子により相互チェック）の採用で更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
（自己排気リサイクル検知機能） ・コード状の温度ヒューズを採用し、更なる安全性を図ります。
・サーボにステッピングモータを採用することで、モータの寿命が従来よりも向上しました。
・標準使用年数を超えて長期間使用された機器において不安全事象の発生を低減するため経年劣化 お知らせ機能を搭載します。
9) ソーラーシステム対応（別売のソーラー対応ユニットが必要です） ・自然エネルギー利用で要望の多いソーラーシステムへの対応を行います。

暖房専用熱源機 設置方式　屋外壁掛設置 給排気方式　強制排気方式　（RF） 外形寸法（mm）H610 × W250 × D200 質量（満水時質量）[kg]　14（16） 特長 1) 設置場所を選ばないコンパクトな本体 ・幅250mmのスリムな本体寸法のため、狭い場所にも設置可能です。
2) 低NOxバーナシステム ・低NOxバーナシステムを組み込み、地球環境保全上重要な課題であるNOxの低減をはかります。
3) 暖房能力 ・暖房能力が11.6kW(10,000kcal/h)あるため、浴室乾燥暖房機とミストサウナの併設が可能です。
4) 暖房水自動補給 ・暖房水が不足すると自動的に補給するため、屋外に出て補水する手間がいりません。
（給水配管工事が必要です） ・手動補給式としても使用できます。
5) 暖房水検出機能 ・万一暖房回路で水漏れが発生した場合、暖房運転を自動的に停止する機能を内蔵しています。
（自動補給運転時のみ） 6) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないよう、安全側に作動させます。
・対応不能となった場合には機器を安全に停止し、異常内容を表示します。
7) エラー表示 ・メンテ性を向上するため、熱源機が故障した場合は熱源機に表示するとともに、端末機にもエラー コードを送信します。
8) 暖房接続のクイックファスナー化 ・暖房回路の接続方式をクイックファスナにすることで、省施工を実現しました。

給湯+追い炊き オートタイプ 壁掛型・PS標準設置型 20号 外形寸法（mm）高さ610　幅250　奥行310

ガス給湯器 高温供給式 設置方式　PS扉内設置 給排気方式　強制排気方式　（RF） 質量（満水時質量kg）17（17.5） 外形寸法（高さx幅x奥行き） : 538mm x 350mm x 170mm 特長 1) 使い勝手が良く操作がシンプル ・リモコンのスイッチを押すだけで浴槽のフタをしたまま自動湯はりし、設定湯量で自動停止します。
・浴槽の湯温が下がれば、高温さし湯ボタンを押すだけで約80℃のお湯をさし湯し、スピーディに湯温 を上げます。
また、たし湯スイッチを押すことで設定した湯温にて、約20Lのたし湯ができます。
2) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
3) 熱効率向上 ・熱効率の更なる向上をはかります。
（エネルギー消費効率83％、モード熱効率82.5％） 4) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
5) 側方近接設置対応・設置・施工性 ・機器内側面に遮熱板を追加することで、可燃物との離隔距離が150mmから10mmと短くなり、 側方の近接設置が可能になりました。
（Bタイプを除く） ・集合住宅の買替えに対応するため排気バリエーションを全て準備します。
6) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
7) 信頼性、安全高度化対応 ・電子ユニットの制御部分、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性 に優れた樹脂モールド処理を採用しています。
・サーミスタを2個採用し相互チェックを行うことで更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
8) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
9) 省電力モード付音声ナビリモコン（同梱：浴室リモコン、別売：台所リモコン） ・スクエア形状のシンプルなデザイン ・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・停電モードを搭載 ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します0

ガス給湯器 設置方式　屋外壁掛・PS扉内設置 給排気方式　強制排気方式　（RF） 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 重量（満水時質量KG）13（13.5） 特長 1) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
2) 熱効率向上 ・熱効率の更なる向上をはかります（エネルギー消費効率83％、モード熱効率82.5％）。
3) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
4) 設置・施工性 ・集合住宅の買替えに対応するため、排気バリエーションを全て準備します。
・本体高さを530mmとし、従来の買替えにも対応できます。
さらにパイプシャフト内設置時の他社からの 買替えも対応できるように考慮しています。
（他社パイプシャフト枠への設置が可能） 5) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
6) 信頼性、安全高度化対応 ・電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続や コネクター抜けによるトラブルを未然に防止しています。
・ツインサーミスタ(2個の素子により相互チェック)の採用で更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
7) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
8) 省電力モード付音声ナビリモコン（別売品） ・スクエア形状のシンプルなデザイン ・台所の音声ナビリモコンで湯はり量を設定し、風呂の蛇口から浴槽にお湯をはり終わると自動的にお 湯を止め音声でお知らせします。
・リモコンの待機電力を低減する「省電力モード（セーブモード）」を搭載しています。
・停電モードを搭載 ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
9) 停電時の対応 ・別売の停電対応ユニットで変換した自動車のバッテリー電源により、停電時に給湯機能のみ使用可 能です。
（排気バリエーションがWタイプのみで停電モードを搭載したリモコンを使用時のみ対応してい ます） 10) ソーラーシステム対応 ・自然エネルギ−利用で要望の多いソーラーシステムへの対応を行います

給湯+追い炊き フルオートタイプ 壁掛型PS標準設置型 24号 外形寸法（mm）高さ600　幅470　奥行240

給湯+追い炊き フルオートタイプ PS扉内上方排気型 16号 外形寸法（mm）高さ610　幅250　奥行310

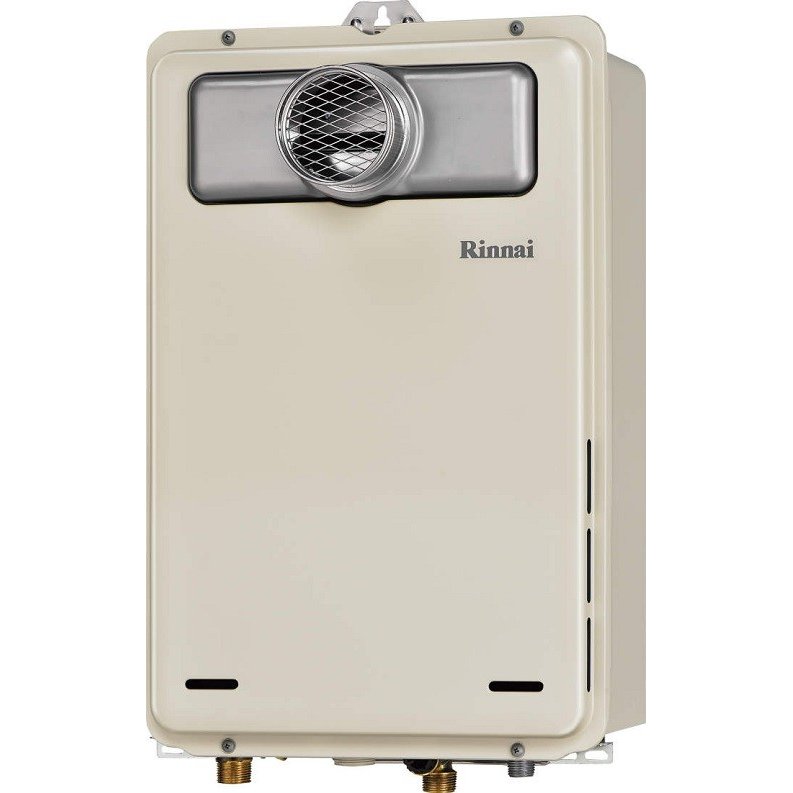

ガス給湯器 設置方式　屋外壁掛・PS扉内設置 給排気方式　強制排気方式　（RF） 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 重量(満水時質量KG）13（13.5） 特長 RUX-A1605W(A)、A1605T(A)の沖縄向け仕様です。
※沖縄向けは、一般向けに対し耐塩害仕様、凍結予防ヒーター無し、水量制御 が異なります。
1) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
2) 熱効率向上 ・熱効率の更なる向上をはかります（エネルギー消費効率83％、モード熱効率82.5％）。
3) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
4) 設置・施工性 ・本体高さを530mmとし、従来の買替えにも対応できます。
さらにパイプシャフト内設置時の他社からの 買替えも対応できるように考慮しています。
（他社パイプシャフト枠への設置が可能） 5) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
6) 信頼性、安全高度化対応 ・電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続や コネクター抜けによるトラブルを未然に防止しています。
・ツインサーミスタ(2個の素子により相互チェック)の採用で更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
7) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
8) デジタルリモコン（別売品） ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
9) ソーラーシステム対応 ・自然エネルギ−利用で要望の多いソーラーシステムへの対応を行います。
10) 耐塩害仕様 ・前板、本体に耐塩害塗装を施し、耐腐食性を向上しました。
　※(社)日本冷凍空調工業会規格（JRA9002）の耐重塩害仕様をクリア ・排気ダクトに耐酸コーティングを施し、耐腐食性を向上しました。
・排気口・金具類の材質にSUS304を使用し、耐腐食性を向上しました。
0

給湯+追い炊き オートタイプ PS扉内前方排気型/PS標準設置型 20号 外形寸法（mm）高さ600　幅470　奥行240

ガス給湯器 外形寸法（高さx幅x奥行き） : 530mm x 350mm x 170mm 設置方式　屋外壁掛・PS扉内設置 給排気方式　強制排気方式　（RF） 質量（満水時質量KG）14（14.5） 特長 1) 低NOxバーナシステム ・低NOxバーナシステムを組込み、地球環境保全上重要な課題であるNOxの低減をはかります。
2) 熱効率向上 ・熱効率の更なる向上をはかります（エネルギー消費効率83％、モード熱効率82.5％）。
3) 待機時消費電力低減 ・待機時消費電力の更なる低減をはかります。
4) 設置・施工性 ・集合住宅の買替えに対応するため、排気バリエーションを全て準備します。
・本体高さを530mmとし、従来の買替えにも対応できます。
さらにパイプシャフト内設置時の他社からの 買替えも対応できるように考慮しています。
（他社パイプシャフト枠への設置が可能） 5) 自己診断機能搭載 ・機器の燃焼が異常な状態にならないように安全側に動作させるとともに異常を表示します。
・対応不能となった場合には機器を安全に停止し異常を表示します。
6) 信頼性、安全高度化対応 ・電子ユニット、イグナイタ、バイメタルスイッチ、サーミスタ等に、耐湿性、耐水性、耐埃性に優れた樹 脂モールド処理を採用しています。
・器内配線のコネクターにインナーロックタイプを使用、さらにリテーナを付けることで、不完全な接続や コネクター抜けによるトラブルを未然に防止しています。
・ツインサーミスタ(2個の素子により相互チェック)の採用で更なる安全性を確保します。
・波板囲いや増改築で屋内状態の設置の状況になった時、不完全燃焼になる前に機器を安全に停止 させます。
7) 経年劣化お知らせ機能 ・通電15 年以降に発生した特定エラーについて、インターロックやエラーリセット方法を変更することに より、長時間使用された機器の不安全事象の発生を低減させます。
8) デジタルリモコン（別売品） ・Ecoシグナル機能搭載 お客様が設定した湯量以下でお湯を使用しているときにEcoシグナルが点灯し、省エネを促します。
9) ソーラーシステム対応 ・自然エネルギ−利用で要望の多いソーラーシステムへの対応を行います。

給湯+追い炊き フルオートタイプ 壁掛型PS標準設置型 20号 外形寸法（mm）高さ610　幅250　奥行310

給湯+追い炊き フルオートタイプ 壁掛型PS標準設置型 20号 外形寸法（mm）高さ610　幅250　奥行310
